發表日期 2009/03/04 修改日期 2013/08/29
類       別 馬達啟動限時繼電器
型       號 TSDT-N
品       名 馬達啟動限時繼電器
特性規格
全系列"馬達啟動限時繼電器"有四種型式,以可設定時間範圍和電壓區分:
TSDT11S30: AC110V30秒
TSDT22S30: AC220V30秒
TSDT11S60: AC110V60秒
TSDT22S60: AC220C60秒
安裝固定方式: 露出型: 搭配使用TC-8PFA座
時間範圍: 30秒,60秒, 複歸時間: 0.3秒
λ-△切換時間:標準時間為0.1秒
額定電壓: AC110V/ AC240V, 頻率: 50/60HZ
接點規格: AC250V5A, 消耗功率:3VA
機械/電氣壽命:50萬次/1萬次
精度: 往覆誤差:±1%,設定誤差:±10%,電壓誤差:±1%,溫度誤差:±2%
周圍溫度:-10℃~+55℃
尺寸圖

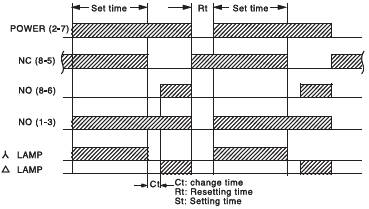

●運作時間圖

●配線圖
